Überspannungs-schutz für Mehrfamilienhäuser
Da moderne Mehrfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Ladeinfrastruktur für Elektroautos und das Energiemanagementsystem sicher geschützt.

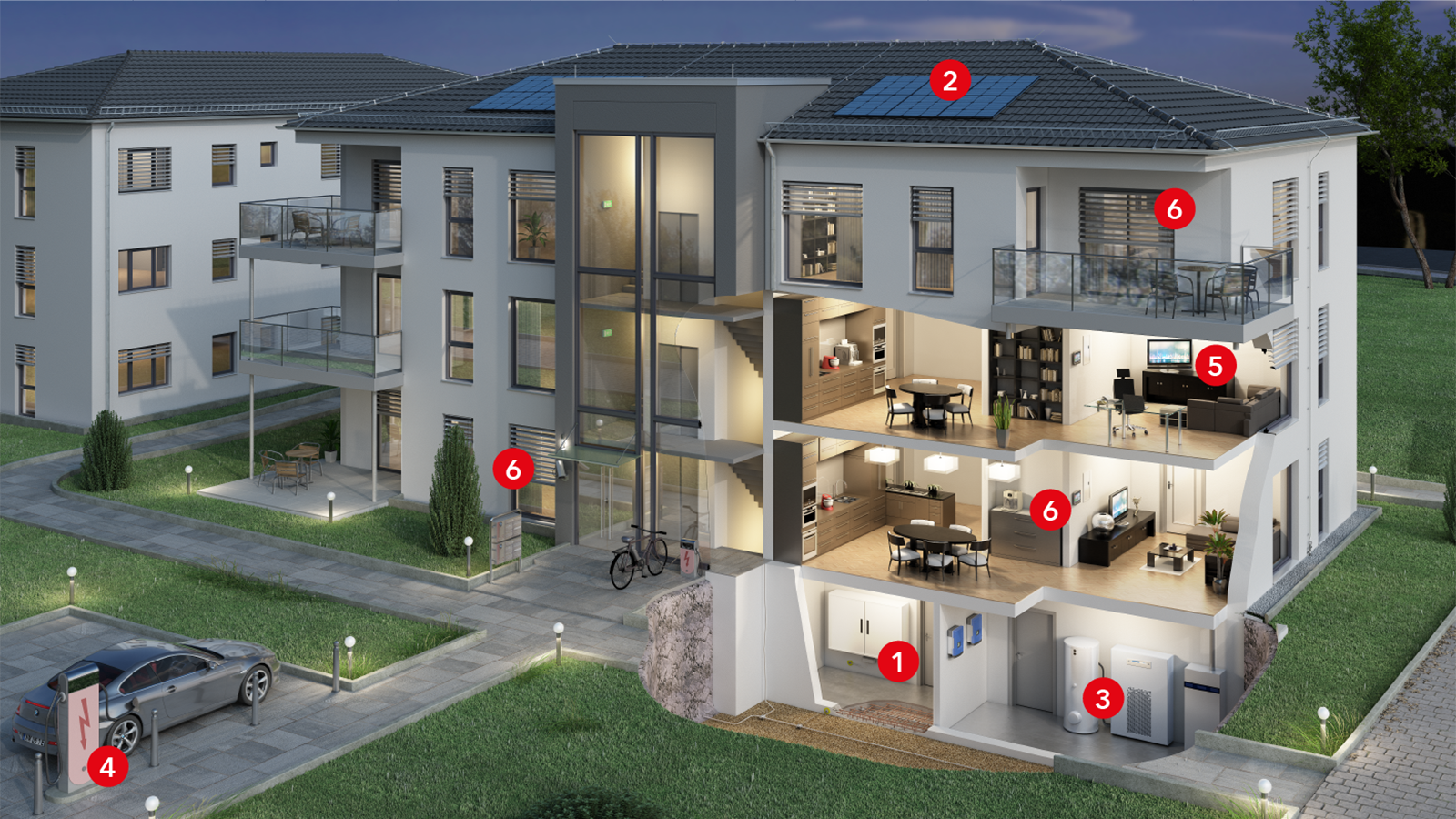

Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.
Nach ÖVE/ÖNORM EN 62305-3 ist Blitzschutzpotentialausgleich für die Stromversorgungs- und Datenleitungen verpflichtend. Der Installationsort für den Blitz- und Überspannungsschutzableiter sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Ein äußeres Blitzschutzsystem hat sowohl Einfluss auf das Blitz- und Überspannungsschutzkonzept als auch auf die Anforderungen an die Erdungsanlage. Zum Beispiel müssen Sie die Blitzschutzableiter für die Stromversorgung am Gebäudeeintritt auf höhere Blitzstoßströme dimensionieren. Denken Sie außerdem bei der Erdungsanlage an die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.
Zudem müssen Sie Blitzstromableiter auch für alle eingeführten elektrischen Datenleitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um die Forderung nach Blitzschutzpotentialausgleich gemäß ÖVE/ÖNORM EN 62305-3 zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser mit äußerem Blitzschutz.
Bitte beachten Sie bei der Auswahl des Überspannungsschutzes für die PV-Anlage und die Ladeinfrastruktur: Wird der Trennungsabstand eingehalten oder sind Systeme und Anlagen im geschützten Bereich der Blitzschutzanlage, können Überspannungsschutzgeräte Typ 2 ausreichend sein (siehe Schutzkonzept Mehrfamilienhaus ohne äußeren Blitzschutz).

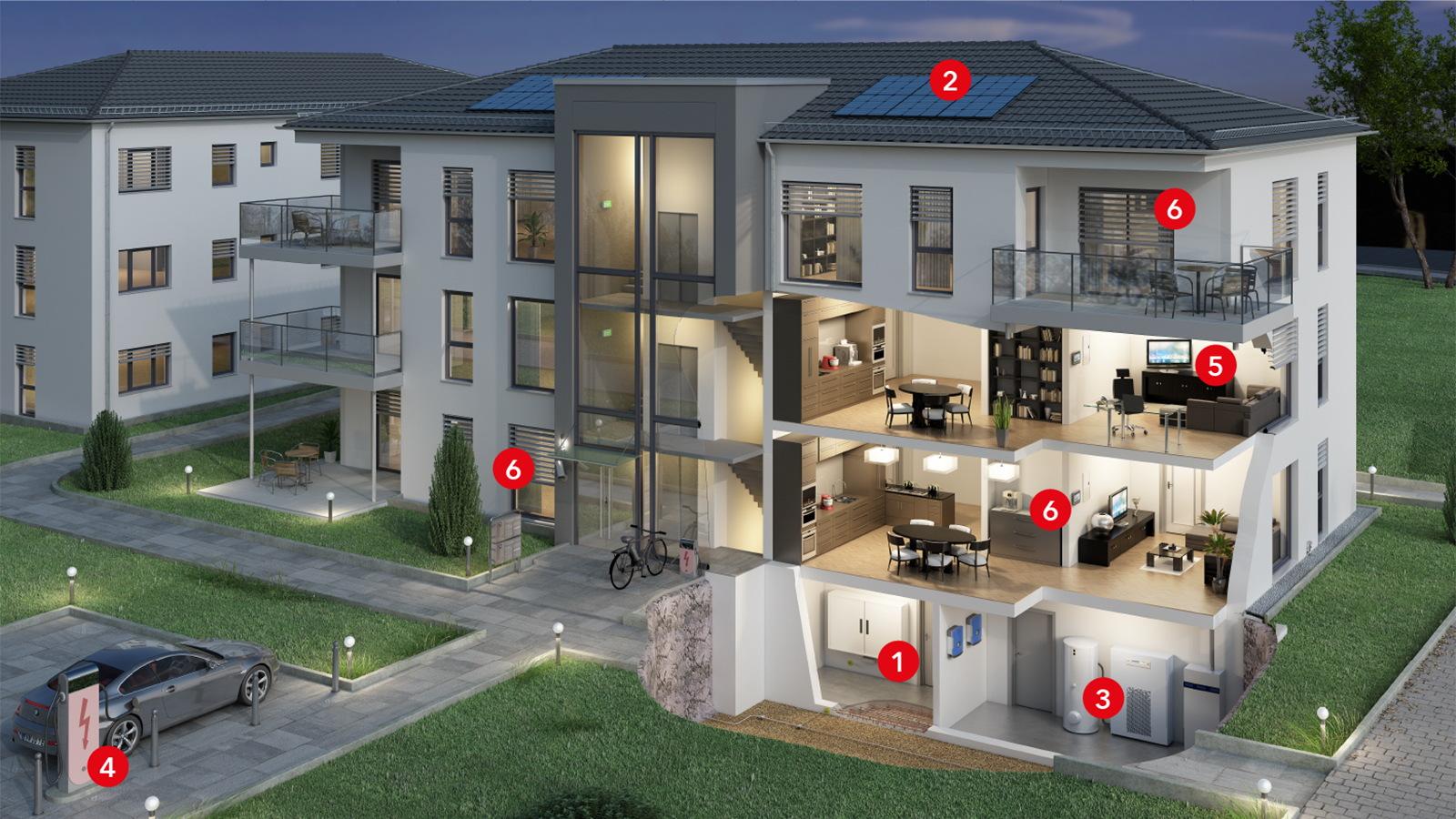

Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.
Nach OVE E 8101 Abschnitt 443 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Sie sollten Überspannungsableiter auch für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems.
Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser ohne äußeren Blitzschutz.
941315
DEHNshield TT FM
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.
941405
DEHNshield TNS FM
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.
922220
DEHNbox TC B 180
Kombi-Ableiter für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.
900075
DEHNcombo YPV 1200 FM
Kombi-Ableiter Typ 1 + Typ 2 zum Schutz der DC-Seite von Photovoltaik-Wechselrichtern bei nicht eingehaltenem Trennungsabstand (Blitzteilströme möglich).
900439
DEHNcord 3P TT 275 FM
Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Montage auf Hutschiene oder Wand.
927924
BLITZDUCTORconnect CL2 BE 24
Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.
929161
DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
900904
DEHNcube EMOB
Anschlussfertige Systemlösung mit Kombi-Ableiter Typ 1 + Typ 2 zum Schutz von E-Mobility-Ladeeinrichtungen.
909300
DEHNprotector 230 TV
Kombinierter Überspannungsschutz für die Energie- und Antennenseite eines Fernseh-, Rundfunk- oder SAT-Receivers.
909321
DEHNprotector 230 LAN100
Kombinierter Überspannungsschutz für Energieseite und Dateneingang zum Schutz von LAN-Komponenten.
941316
DEHNshield Basic FM TT
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.
941406
DEHNshield Basic FM TNS
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.
922220
DEHNbox TC B 180
Zuverlässiger Schutz für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.
900910
DEHNcube YPV SCI 1000 1M
Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.
900945
Y-Anschlussleitung
Zur einfachen Verdrahtung des DEHNcube YPV. Für einen String werden zwei Y-Anschlusskabel benötigt.
942565
DEHNguard MP YPV 1200 FM
Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.
900921
DEHNcube 2 YPV 1100 2M 1S
Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 und Push-in-Doppelklemmen zum Schutz der DC-Seite des Wechselrichters.
900439
DEHNcord 3P TT 275 FM
Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie zum Schutz der Versorgungs- und Steuerleitungen der Wärmepumpe.
927924
BLITZDUCTORconnect CL2 BE 24
Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.
900901
DEHNcube EMOB 11 kW
Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 + 3 für eine 11 kW Ladeeinrichtung bzw. Wallbox.
900905
DEHNcube EMOB 11/22 kW
Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 + 3 und Push-in-Klemmen für eine 11/22 kW Ladeeinrichtung bzw. Wallbox.
929161
DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
909706
DEHNgate FF5 TV
Überspannungs-Ableiter mit F-Anschlüssen. 5-fach Schutz für Antennenverteiler und Multischalter.
DEHNselect Wohngebäude
Mit DEHNselect Wohngebäude wählen Sie ganz unkompliziert den normenkonformen Überspannungsschutz für Ihr Projekt aus. Finden Sie hier in wenigen Schritten die benötigten Lösungen für Ihr Ein- oder Mehrfamilienhaus - egal ob Neubau, Umbau oder Modernisierung.
DEHNselect startenDownloads
Nutzen Sie den Filter, um schneller zu Ihrem Thema zu finden. Wenn Sie weitere Informationen benötigen, helfen wir Ihnen gerne weiter.
| Auswahlhilfe | Schutzgeräte für Wohn- und Zweckgebäude | Blitzstrom- und Überspannungs-Schutzgeräte für Wohn- und Zweckgebäude ohne äußeren / mit äußerem Blitzschutz | .pdf 539 KB |
| Auswahlhilfe | Schutzkonzept für PV-Anlagen | Schutzgeräte für Überspannungsschutz, Potentialausgleich und Erdung | .pdf 521 KB |
| Auswahlhilfe | Schutzkonzept für Ladeinfrastruktur | Schutzgeräte für Neubau und Nachrüstung | .pdf 751 KB |
| Broschüre | Wohngebäude optimal schützen | Lösungen für Blitz- und Überspannungsschutz bei Neubau und Renovierung | .pdf 19 MB |
