Støtterør med HVI light plus-leder

Højspændingsresistent isoleret leder til overholdelse af separationsafstanden til elektrisk ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3). Til brug ved tilsvarende separationsafstand s ≤ 60 cm (i luft) eller s ≤ 120 cm (solidt byggemateriale).
Diskret støtterør med præfabrikeret, indvendigt liggende HVI light plus-leder med lille overflade udsat for vind.
Mulige længder fra 6 m til 70 m.
Ordren kan ikke returneres, da lederlængden tilpasses den individuelle bestilling (seriefremstilling af ledningslængden).

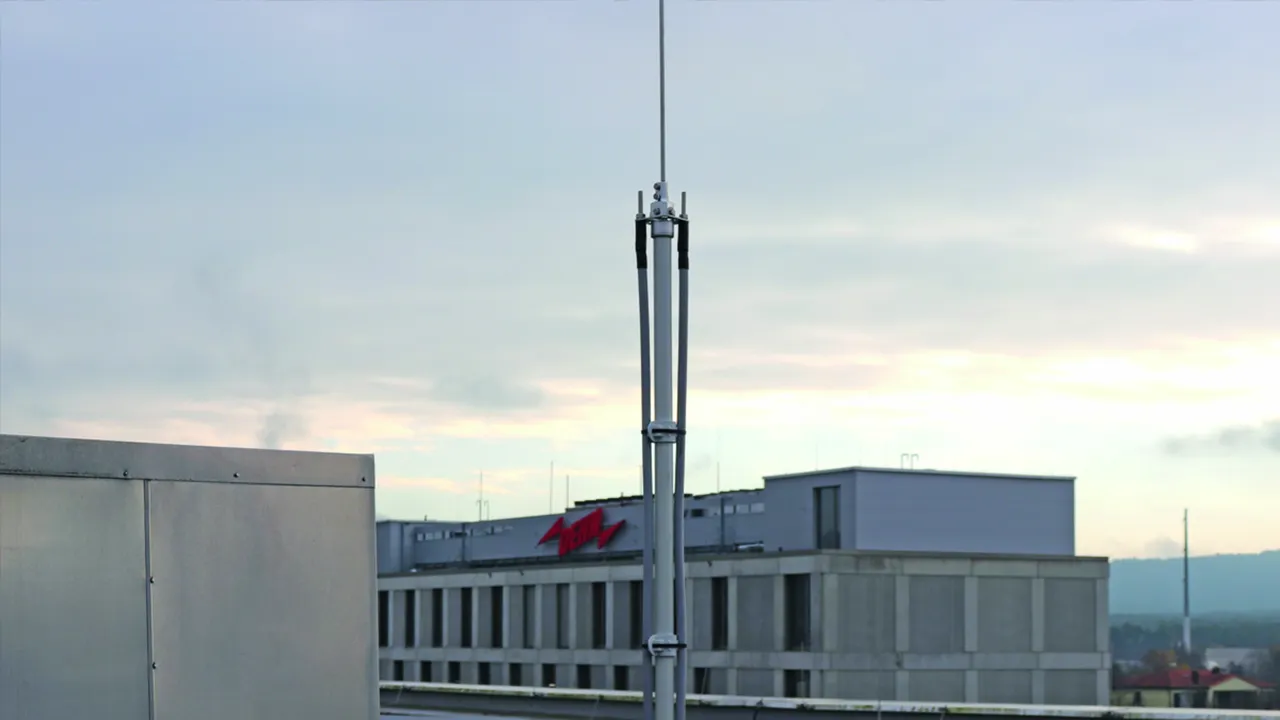

HVI light plus-leder i støtterør med indfangerspids

Støtterør med indvendig endeafslutning / PA-fjederelement og indfangerspids NIRO Ø10 mm, længde 500 / 1000 mm.

4 Products

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 500 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
artikelnr.: 819672
eller tilsvarende

Certificates

Technical data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819672 was added to Notepad.

Go to Notepad

Product 819672 was added to the cart.

Go to Web-Shop

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Customs tariff No. (EU): 85389099, Gross weight: 8.37 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
artikelnr.: 819673
eller tilsvarende

Certificates

Technical data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819673 was added to Notepad.

Go to Notepad

Product 819673 was added to the cart.

Go to Web-Shop

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 500 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
artikelnr.: 819674
eller tilsvarende

Certificates

Technical data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819674 was added to Notepad.

Go to Notepad

Product 819674 was added to the cart.

Go to Web-Shop

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Customs tariff No. (EU): 85389099, Gross weight: 9.37 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
artikelnr.: 819675
eller tilsvarende

Certificates

Technical data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819675 was added to Notepad.

Go to Notepad

Product 819675 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Støtterør med HVI light plus-leder

HVI light plus-leder i støtterør med indfangerspids

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Product 819672 was added to Notepad.

Product 819672 was added to the cart.

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Product 819673 was added to Notepad.

Product 819673 was added to the cart.

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Product 819674 was added to Notepad.

Product 819674 was added to the cart.

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Product 819675 was added to Notepad.

Product 819675 was added to the cart.

Støtterør med HVI light plus-leder

HVI light plus-leder i støtterør med indfangerspids

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

You are not authorized to download 105672_819672.stp

You are not authorized to download 105672_819672.igs

You are not authorized to download 105672_819672.jt

You are not authorized to download 105672_819672.dwg

You are not authorized to download 819672m_D.dxf

Product 819672 was added to Notepad.

Product 819672 was added to the cart.

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

You are not authorized to download 105673_819673.stp

You are not authorized to download 105673_819673.igs

You are not authorized to download 105673_819673.jt

You are not authorized to download 105673_819673.dwg

You are not authorized to download 819673m_D.dxf

Product 819673 was added to Notepad.

Product 819673 was added to the cart.

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

You are not authorized to download 105674_819674.stp

You are not authorized to download 105674_819674.igs

You are not authorized to download 105674_819674.jt

You are not authorized to download 105674_819674.dwg

You are not authorized to download 819674m_D.dxf

Product 819674 was added to Notepad.

Product 819674 was added to the cart.

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

You are not authorized to download 105675_819675.stp

You are not authorized to download 105675_819675.igs

You are not authorized to download 105675_819675.jt

You are not authorized to download 105675_819675.dwg

You are not authorized to download 819675m_D.dxf

Product 819675 was added to Notepad.

Product 819675 was added to the cart.
