Støtterør til HVI light plus-leder

Diskret støtterør med integreret PA-fjederelement til anvendelserne
– Vægmontage
– Indvendig/udvendig montering ved installation i stativ på n-ben (med/uden udgang i siden)
– Montering på metaltags- og tagspærsholdere

Uden udgang i siden

Støtterør med indvendig endeafslutning/PA-fjederelement uden udgang i siden. Indfangerspids NIRO, Ø10 mm, længde 500 / 1000 mm.

4 Products

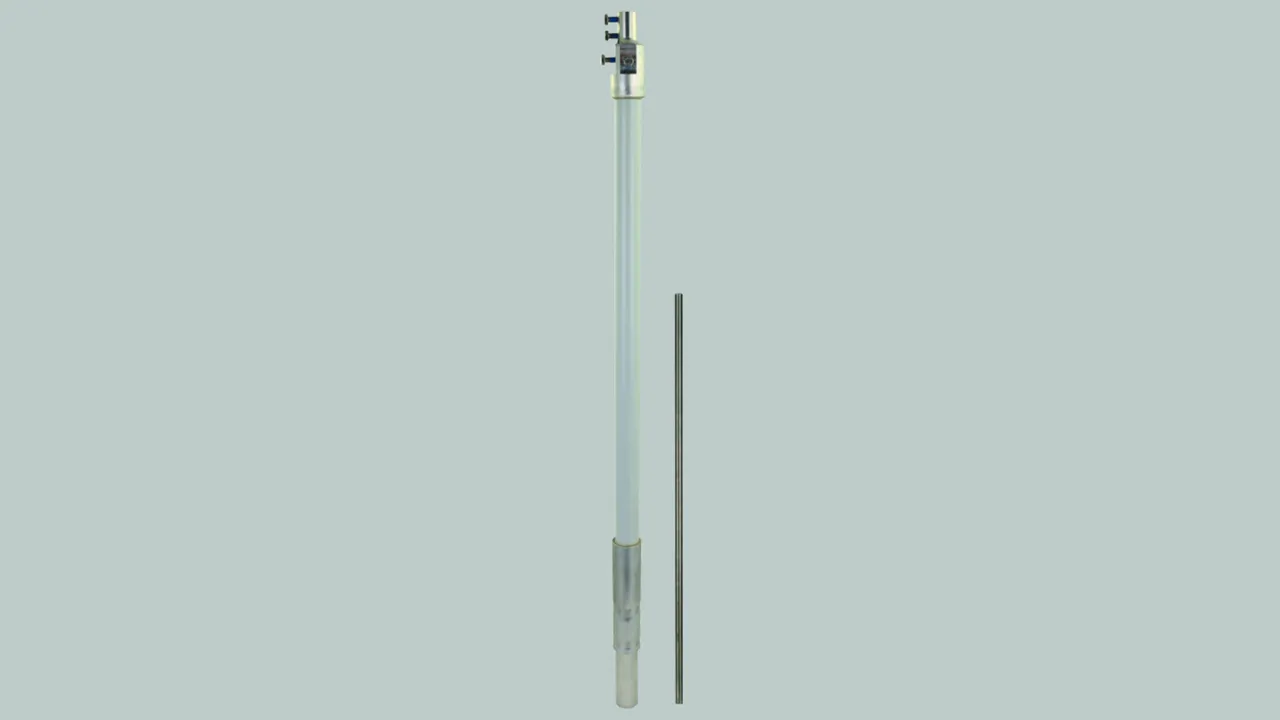

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Customs tariff No. (EU): 85389099, Gross weight: 2.53 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids længde 2100 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
artikelnr.: 105672
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105672 was added to Notepad.

Go to Notepad

Product 105672 was added to the cart.

Go to Web-Shop

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Customs tariff No. (EU): 85389099, Gross weight: 2.80 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids længde 2600 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
artikelnr.: 105673
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105673 was added to Notepad.

Go to Notepad

Product 105673 was added to the cart.

Go to Web-Shop

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Customs tariff No. (EU): 85389099, Gross weight: 3.53 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids længde 2900 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
artikelnr.: 105674
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105674 was added to Notepad.

Go to Notepad

Product 105674 was added to the cart.

Go to Web-Shop

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids længde 3400 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
artikelnr.: 105675
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105675 was added to Notepad.

Go to Notepad

Product 105675 was added to the cart.

Go to Web-Shop

Med udgang i siden

Støtterør med indvendig endeafslutning / PA-fjederelement med udgang i siden | Indfangerspids NIRO Ø10 mm, længde 500 / 1000 mm.

2 Products

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Customs tariff No. (EU): 85389099, Gross weight: 3.35 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids
og udgang i siden Længde 2900 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP500 SA HVI LI PL GFK AL
artikelnr.: 105677
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105677 was added to Notepad.

Go to Notepad

Product 105677 was added to the cart.

Go to Web-Shop

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Customs tariff No. (EU): 85389099, Gross weight: 3.62 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids
og udgang i siden længde 3400 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
artikelnr.: 105678
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105678 was added to Notepad.

Go to Notepad

Product 105678 was added to the cart.

Go to Web-Shop

Til metaltags- og tagspærsholdere

Støtterør med indvendig endeafslutning/potentialudligningsfjederelement til montering under tag. Indfangerspids NIRO, Ø10 mm, længde 1000 mm

1 Product

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Customs tariff No. (EU): 85389099, Gross weight: 4.83 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Støtterør til HVI light plus-leder med indfangerspids længde 3680 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2680 mm
Transportlængde: 2680 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2680 FSP1000 DSH GFK AL V2A
artikelnr.: 105688
eller tilsvarende

Certificates

Technical data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2680 mm
Transportlængde	2680 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2680 mm
Transportlængde	2680 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105688 was added to Notepad.

Go to Notepad

Product 105688 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Støtterør til HVI light plus-leder

Uden udgang i siden

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Product 105675 was added to Notepad.

Product 105675 was added to the cart.

Med udgang i siden

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Product 105678 was added to Notepad.

Product 105678 was added to the cart.

Til metaltags- og tagspærsholdere

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Product 105688 was added to Notepad.

Product 105688 was added to the cart.

Støtterør til HVI light plus-leder

Uden udgang i siden

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

You are not authorized to download 105672_819672.stp

You are not authorized to download 105672_819672.igs

You are not authorized to download 105672_819672.jt

You are not authorized to download 105672_819672.dwg

You are not authorized to download 105672m_D.dxf

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

You are not authorized to download 105673_819673.stp

You are not authorized to download 105673_819673.igs

You are not authorized to download 105673_819673.jt

You are not authorized to download 105673_819673.dwg

You are not authorized to download 105673m_D.dxf

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

You are not authorized to download 105674_819674.stp

You are not authorized to download 105674_819674.igs

You are not authorized to download 105674_819674.jt

You are not authorized to download 105674_819674.dwg

You are not authorized to download 105674m_D.dxf

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

You are not authorized to download 105675_819675.stp

You are not authorized to download 105675_819675.igs

You are not authorized to download 105675_819675.jt

You are not authorized to download 105675_819675.dwg

You are not authorized to download 105675m_D.dxf

Product 105675 was added to Notepad.

Product 105675 was added to the cart.

Med udgang i siden

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

You are not authorized to download 105677.stp

You are not authorized to download 105677.igs

You are not authorized to download 105677.jt

You are not authorized to download 105677.dwg

You are not authorized to download 105677m_D.dxf

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

You are not authorized to download 105678.stp

You are not authorized to download 105678.igs

You are not authorized to download 105678.jt

You are not authorized to download 105678.dwg

You are not authorized to download 105678m_D.dxf

Product 105678 was added to Notepad.

Product 105678 was added to the cart.

Til metaltags- og tagspærsholdere

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

You are not authorized to download 105688_819688.stp

You are not authorized to download 105688_819688.igs

You are not authorized to download 105688_819688.jt

You are not authorized to download 105688_819688.dwg

You are not authorized to download 105688m_D.dxf

Product 105688 was added to Notepad.

Product 105688 was added to the cart.
