Indfangermast til HVI light plus-leder på flade tage

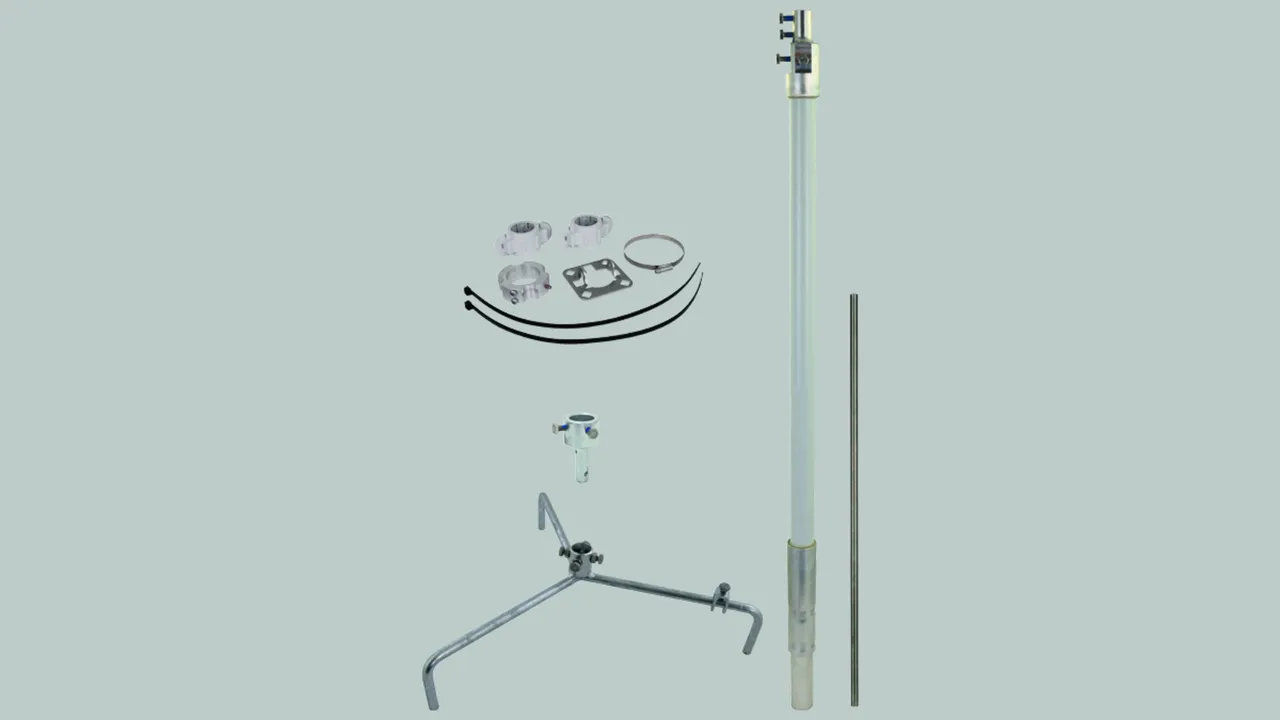

Komplet sæt bestående af indfangerspids/-stang, støtterør, fastgørelsessæt (inkl. tilslutningsplade, holdere i plast, kabelbindere og potentialudligningstilslutning) og stativ.
Med tilpasning til taghældning op til maks. 10°.
Betonsoklerne (vægt 17 kg) og underlægspladerne skal bestilles separat.

Indfangermast med lille trefod og indfangerspids

2 Products

Part No. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN 4013364494459, Customs tariff No. (EU): 85389099, Gross weight: 6.34 kg, PU: 1.00 Pakkestørrelse


Images

Additional information

Indfangermaster til HVI light plus-leder på flade tage
komplet med firdobbelt tilslutningsplade til
HVI light plus-leder og fastgørelsessæt til montage
af ledningen på indfangermasten
Til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Isoleringsområde af glasfiberforstærket plast (GFK)
Rør Ø40 mm
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret
Indfangermast dimensioneret iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Tilpasning til taghældningen op til 10 grader.
Indfangermast til HVI light plus-leder
Samlet højde 2200 mm
Den stabelbare betonsokkel (varenr. 102 010) og
Og underlægspladen (varenr. 102 050) skal bestilles separat
Materiale (stativ): St/tZn
Radius, stativ: 320 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Isoleringsområde: 1230 mm
Længde, indfangerspids: 500 mm
Materiale, indfangerspids: NIRO
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: FM D40 L2200 GFK AL V2A DBS R320 STTZN
artikelnr.: 819685
eller tilsvarende

Certificates



Technical data

Højde 2200 mm
Materiale (stativ) St/tZn
Radius, stativ 320 mm
Materiale, støtterør GFK / Al
Længde, støtterør 1600 mm
Længde, indfangerspids 500 mm
Materiale, indfangerspids NIRO
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819685 was added to Notepad.

Product 819685 was added to the cart.

Part No. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN 4013364494466, Customs tariff No. (EU): 85389099, Gross weight: 6.61 kg, PU: 1.00 Pakkestørrelse


Images

Additional information

Indfangermaster til HVI light plus-leder på flade tage
komplet med firdobbelt tilslutningsplade til
HVI light plus-leder og fastgørelsessæt til montage
af ledningen på indfangermasten
Til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Isoleringsområde af glasfiberforstærket plast (GFK)
Rør Ø40 mm
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret
Indfangermast dimensioneret iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Tilpasning til taghældningen op til 10 grader.
Indfangermast til HVI light plus-leder
Samlet højde 2700 mm
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.
Materiale (stativ): St/tZn
Radius, stativ: 320 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Isoleringsområde: 1230 mm
Længde, indfangerspids: 1000 mm
Materiale, indfangerspids: NIRO
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: FM D40 L2700 GFK AL V2A DBS R320 STTZN
artikelnr.: 819690
eller tilsvarende

Certificates



Technical data

Højde 2700 mm
Materiale (stativ) St/tZn
Radius, stativ 320 mm
Materiale, støtterør GFK / Al
Længde, støtterør 1600 mm
Længde, indfangerspids 1000 mm
Materiale, indfangerspids NIRO
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819690 was added to Notepad.

Product 819690 was added to the cart.


Indfangermast med stor trefod og indfangerspids

1 Product

Part No. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN 4013364494428, Customs tariff No. (EU): 85389099, Gross weight: 12.86 kg, PU: 1.00 Pakkestørrelse


Images

Additional information

Indfangermaster til HVI light plus-leder på flade tage
komplet med firdobbelt tilslutningsplade til
HVI light-leder og fastgørelsessæt til montering
af ledningen på indfangermasten.
Til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Isoleringsområde af glasfiberforstærket plast (GFK)
Rør Ø40 mm
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret
Indfangermasterne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 200 km/t.
Tilpasning til taghældningen op til 10 grader.
Indfangermast til HVI light plus-leder
Samlet højde 2700 mm
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.
Materiale (stativ): St/tZn
Radius, stativ: 560 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Isoleringsområde: 1230 mm
Længde, indfangerspids: 1000 mm
Materiale, indfangerspids: NIRO
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: FM D40 L2700 GFK AL V2A DBS R560 STTZN
artikelnr.: 819682
eller tilsvarende

Certificates



Technical data

Højde 2700 mm
Materiale (stativ) St/tZn
Radius, stativ 560 mm
Materiale, støtterør GFK / Al
Længde, støtterør 1600 mm
Længde, indfangerspids 1000 mm
Materiale, indfangerspids NIRO
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819682 was added to Notepad.

Product 819682 was added to the cart.


Indfangermast med stor trefod og indfangerstang

2 Products

Part No. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN 4013364494435, Customs tariff No. (EU): 85389099, Gross weight: 13.02 kg, PU: 1.00 Pakkestørrelse


Images

Additional information

Indfangermaster til HVI light plus-leder på flade tage
komplet med firdobbelt tilslutningsplade til
HVI light plus-leder og fastgørelsessæt til montage
af ledningen på indfangermasten
Til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Isoleringsområde af glasfiberforstærket plast (GFK)
Rør Ø40 mm
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret
Indfangermasterne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 159 km/t.
Tilpasning til taghældningen op til 10 grader.
Indfangermast 40 til HVI light plus-leder
Samlet højde 3700 mm
Den stabelbare betonsokkel (varenr. 102 010) og
Og underlægspladen (varenr. 102 050) skal bestilles separat
Materiale (stativ): St/tZn
Radius, stativ: 560 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Isoleringsområde: 1230 mm
Længde, indfangerstang: 2000 mm
Materiale indfangerstang: AlMgSi
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: FM D40 L3700 GFK AL DBS R560 STTZN
artikelnr.: 819687
eller tilsvarende

Certificates



Technical data

Højde 3700 mm
Materiale (stativ) St/tZn
Radius, stativ 560 mm
Materiale, støtterør GFK / Al
Længde, støtterør 1600 mm
Længde, indfangerstang 2000 mm
Materiale indfangerstang AlMgSi
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819687 was added to Notepad.

Product 819687 was added to the cart.

Part No. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN 4013364494442, Customs tariff No. (EU): 85389099, Gross weight: 13.06 kg, PU: 1.00 Pakkestørrelse


Images

Additional information

Indfangermaster til HVI light plus-leder på flade tage
komplet med firdobbelt tilslutningsplade til
HVI light plus-leder og fastgørelsessæt til montage
af ledningen på indfangermasten
Til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Isoleringsområde af glasfiberforstærket plast (GFK)
Rør Ø40 mm
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret
Indfangermasterne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 99 km/t.
Tilpasning til taghældningen op til 10 grader.
Indfangermast 40 til HVI light plus-leder
Samlet højde 4700 mm
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.
Materiale (stativ): St/tZn
Radius, stativ: 560 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Isoleringsområde: 1230 mm
Længde, indfangerstang: 3000 mm
Materiale indfangerstang: AlMgSi
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: FM D40 L4700 GFK AL DBS R560 STTZN
artikelnr.: 819680
eller tilsvarende

Certificates



Technical data

Højde 4700 mm
Materiale (stativ) St/tZn
Radius, stativ 560 mm
Materiale, støtterør GFK / Al
Længde, støtterør 1600 mm
Længde, indfangerstang 3000 mm
Materiale indfangerstang AlMgSi
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819680 was added to Notepad.

Product 819680 was added to the cart.
