Tilslutningselementer til HVI light plus-leder

Montageoptimerede tilslutningselementer til rørindlægning/placering uden på rør og tilslutning på jordingsanlægget, ringleder eller andre dele af det udvendige lynbeskyttelsessystem.

Tilslutningselement til HVI light plus-leder

Et tilslutningselement til samling af HVI light plus-lederen, til montering af lederens endeafslutning i støtterøret (topstykke) eller til tilslutning på andre dele af den udvendige lynbeskyttelse eller jordingsanlægget (inkl. en krympeslange).
Dette tilslutningselement kan bruges til placering uden på rør med HVI light plus-støtterør.

1 Product

Part No. 819640 AE BO10 KF HVI 60 V2A

GTIN 4013364481763, Customs tariff No. (EU): 85359000, Gross weight: 162.90 g, PU: 10.00 Pakkestørrelse

Images

Additional information

Tilslutningselement til HVI light plus-leder NIRO
Tilslutningselementer til HVI light plus-leder til afslutning
af HVI light plus-lederen i begge sider,
ved oprettelse af lederens tilslutninger
f.eks. på tilslutningspladen på indfangermasten
eller på andre dele af den udvendige lynbeskyttelse.
Inkl. krympeslange
Materiale: NIRO
Tilslutning: Bolt Ø10 mm, L 50 mm
Lynimpulsstrømsbæreevne (10/350 µs): 150 kA

fabrikat: DEHN
Type: AE BO10 KF HVI 60 V2A
artikelnr.: 819640
eller tilsvarende

Certificates



Technical data

Materiale NIRO
Tilslutning Bolt Ø10 mm, L 50 mm
Diameter Ø Tilslutningselement 21 mm
Lynimpulsstrømsbæreevne (10/350 µs) 150 kA

Product 819640 was added to Notepad.

Go to Notepad

Product 819640 was added to the cart.

Go to Web-Shop

Tilslutningssæt til HVI light plus-leder til rørindlægning

Tilslutningselementer til afslutning af HVI light plus-lederen i begge ender. Et tilslutningselement til etablering af lederens endeafslutning i støtterøret (topstykke) og et tilslutningselement til tilslutning på andre dele af den udvendige lynbeskyttelse eller jordingsanlægget (inklusive to krympeslanger).
Disse tilslutningselementer kan bruges ved støtterør til HVI light plus.

1 Product

Part No. 819645 HVI LI PL ASS RIV KF V2A

GTIN 4013364481770, Customs tariff No. (EU): 85359000, Gross weight: 341.42 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Tilslutningssæt til HVI light plus-leder D 21 mm til rørindlægning NIRO
Tilslutningselementer til afslutning af HVI light plus-lederen i begge ender
Materiale: NIRO
Tilslutning: Bolt Ø10 mm, L 50 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL ASS RIV KF V2A
artikelnr.: 819645
eller tilsvarende

Certificates



Technical data

Materiale NIRO
Tilslutning Bolt Ø10 mm, L 50 mm
Diameter Ø Tilslutningselement 21 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819645 was added to Notepad.

Go to Notepad

Product 819645 was added to the cart.

Go to Web-Shop

Kontrollerbare, isolerede tilslutningselementer til HVI light plus-leder

3 Products

Part No. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN 4013364511460, Customs tariff No. (EU): 85359000, Gross weight: 205.80 g, PU: 5.00 Pakkestørrelse

Images

Additional information

Isolerende tilslutningselement til HVI light plus-leder (på jordsiden)
Isolerende tilslutningselement
til afslutning af
HVI light plus-leder
på jordsiden
inkl. krympeslange.
til isolationskontrol
af HVI light plus.
Installation: På jordsiden
Egnet til: HVI light plus
Materiale: NIRO / Plast
Tilslutning: Bolt Ø10 mm, L 50 mm med gevind M12 med fjederskive
Lynimpulsstrømsbæreevne (10/350 µs): 150 kA

fabrikat: DEHN
Type: AE ISO BO10 KF HVI 60 V2A
artikelnr.: 819646
eller tilsvarende

Certificates



Technical data

Installation På jordsiden
Egnet til HVI light plus
Materiale NIRO / Plast
Tilslutning Bolt Ø10 mm, L 50 mm med gevind M12 med fjederskive
Lynimpulsstrømsbæreevne (10/350 µs) 150 kA

Product 819646 was added to Notepad.

Go to Notepad

Product 819646 was added to the cart.

Go to Web-Shop

Part No. 819647 AE ISO RIV KF HVI 60 V2A

GTIN 4013364511477, Customs tariff No. (EU): 85359000, Gross weight: 208.80 g, PU: 5.00 Pakkestørrelse

Images

Additional information

Isolerende tilslutningselement til HVI light plus-leder (rørindlægning)
Isolerende tilslutningselement
til afslutning af
HVI light plus-leder
ved rørindlægning
inkl. krympeslange
til isolationskontrol
af HVI light plus.
Installation: Til rørindlægning
Egnet til: HVI light plus
Materiale: NIRO / Plast
Tilslutning: specielt paddehathoved
Lynimpulsstrømsbæreevne (10/350 µs): 150 kA

fabrikat: DEHN
Type: AE ISO RIV KF HVI 60 V2A
artikelnr.: 819647
eller tilsvarende

Certificates



Technical data

Installation Til rørindlægning
Egnet til HVI light plus
Materiale NIRO / Plast
Tilslutning specielt paddehathoved
Lynimpulsstrømsbæreevne (10/350 µs) 150 kA

Product 819647 was added to Notepad.

Go to Notepad

Product 819647 was added to the cart.

Go to Web-Shop

Part No. 819648 AE ISO RAV KF HVI 60 V2A

GTIN 4013364511484, Customs tariff No. (EU): 85359000, Gross weight: 200.20 g, PU: 5.00 Pakkestørrelse

Images

Additional information

Isolerende tilslutningselement til HVI light plus-leder (placering uden på rør)
Isolerende tilslutningselement
til afslutning af
HVI light plus-leder
ved placering uden på rør
inkl. krympeslange
til isolationskontrol
af HVI light plus.
Installation: Til placering uden på rør
Egnet til: HVI light plus
Materiale: NIRO / Plast
Tilslutning: Bolt Ø10 mm, L 50 mm med gevind M12 med fjederskive
Lynimpulsstrømsbæreevne (10/350 µs): 150 kA

fabrikat: DEHN
Type: AE ISO RAV KF HVI 60 V2A
artikelnr.: 819648
eller tilsvarende

Certificates



Technical data

Installation Til placering uden på rør
Egnet til HVI light plus
Materiale NIRO / Plast
Tilslutning Bolt Ø10 mm, L 50 mm med gevind M12 med fjederskive
Lynimpulsstrømsbæreevne (10/350 µs) 150 kA

Product 819648 was added to Notepad.

Go to Notepad

Product 819648 was added to the cart.

Go to Web-Shop

Potentialudligningselement

Til styring af HVI light plus-lederens elektriske felt omkring endeafslutningen eller andre situationer.

1 Product

Part No. 410222 PAE 18 EX AB11 V2A

GTIN 4013364482289, Customs tariff No. (EU): 85359000, Gross weight: 50.92 g, PU: 1.00 Pakkestørrelse

Images

Additional information

PA-tilslutningselement til HVI light plus-leder NIRO
PA-tilslutningselement til HVI light plus-leder
til tilslutning af specialkappen på
HVI light plus-leder på potentialudligningen
Materiale: NIRO
Klemmeområde Ø: 18 mm
Tilslutningsborehul Ø: 10,5 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: PAE 18 EX AB11 V2A
artikelnr.: 410222
eller tilsvarende

Certificates



Technical data

Materiale NIRO
Klemmeområde Ø 18 mm
Tilslutningsborehul Ø 10,5 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410222 was added to Notepad.

Go to Notepad

Product 410222 was added to the cart.

Go to Web-Shop

Målepunktsklemme

Målepunkter til HVI-kontrol.

1 Product

Part No. 819649 MPK 18 V2A

GTIN 4013364512498, Customs tariff No. (EU): 85389099, Gross weight: 41.80 g, PU: 5.00 Pakkestørrelse

Images

Additional information

Målepunktsklemme til isolationskontrol
Målepunktsklemme til
permanent montering
til tilslutning af
måleudstyr ved
isolationskontrol af
HVI light plus-ledere
og HVI-ledere
Egnet til: HVI light plus og HVI
Materiale: NIRO
Klemmeområde Ø: 18-20 mm

fabrikat: DEHN
Type: MPK 18 V2A
artikelnr.: 819649
eller tilsvarende



Technical data

Egnet til HVI light plus og HVI
Materiale NIRO
Klemmeområde Ø 18-20 mm

Product 819649 was added to Notepad.

Go to Notepad

Product 819649 was added to the cart.

Go to Web-Shop

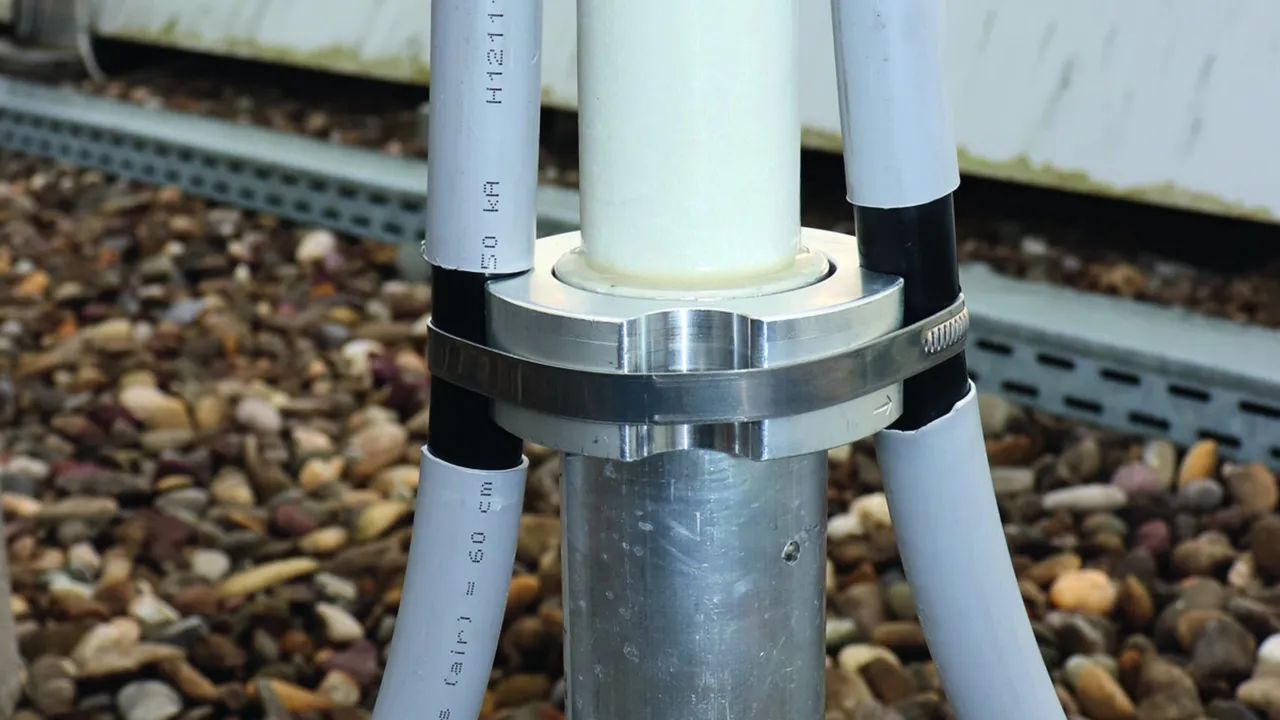

Fastgørelsessæt indfangermast D40

Fastgørelsessæt til montering af HVI light plus-lederen på HVI light plus-støtterør Ø40 mm. Består af tilslutningsplade og fastgørelsesring med NIRO-spændebånd til endeafslutning (inklusive fire holderhalvdele i plast og to kabelbindere).

1 Product

Part No. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN 4013364499638, Customs tariff No. (EU): 85389099, Gross weight: 462.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Fastgørelsessæt til HVI light plus-leder i 21 mm NIRO / Al
Fastgørelsessæt til montering af
HVI light plus-leder på støtterør D 40 mm,
bestående af tilslutningsplade (firdobbelt) og
fastgørelsesring med spændebånd
til endeafslutningen
Inkl. fire halvskåle af plast og to kabelbindere.
Materiale: NIRO / Al / Plast
Fastgøring tilslutningsplade: Firkanthul 13 mm
Lederholder: Firdobbelt
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: BFS SR D40 4AE HVI LI PL AL V2A KST
artikelnr.: 819642
eller tilsvarende

Certificates



Technical data

Materiale NIRO / Al / Plast
Fastgøring tilslutningsplade Firkanthul 13 mm
Lederholder Firdobbelt
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819642 was added to Notepad.

Go to Notepad

Product 819642 was added to the cart.

Go to Web-Shop

Fastgørelsessæt indfangermast D50

Fastgørelsessæt til montering af HVI light plus-lederen på HVI-støtterør Ø50 mm. Består af tilslutningsplade og fastgørelsesring med NIRO-spændebånd til endeafslutning (inklusive fire holderhalvdele af plast og to kabelbindere).

1 Product

Part No. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN 4013364499621, Customs tariff No. (EU): 85389099, Gross weight: 515.44 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Fastgørelsessæt til HVI light plus-lederen
eller HVI long-leder NIRO / Al
Fastgøringssæt til montering af
HVI light plus-leder eller HVI long-leder
på støtterør D 50 mm,
bestående af tilslutningsplade (firdobbelt) og
fastgørelsesring med spændebånd
til endeafslutningen
Inkl. fire halvskåle af plast og to kabelbindere.
Materiale: NIRO / Al / Plast
Fastgøring tilslutningsplade: Firkanthul 13 mm
Lederholder: Firdobbelt
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: BFS SR D50 4AE HVI LI PL AL V2A KST
artikelnr.: 819283
eller tilsvarende

Certificates



Technical data

Materiale NIRO / Al / Plast
Fastgøring tilslutningsplade Firkanthul 13 mm
Lederholder Firdobbelt
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819283 was added to Notepad.

Go to Notepad

Product 819283 was added to the cart.

Go to Web-Shop

Tilslutningsplade

Tilslutningsplade (firdobbelt) til montering af HVI light plus-lederen på støtterør Ø40 mm (f.eks. varenr. 105 672, 105 673, 105 677, 105 678).

1 Product

Part No. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN 4013364492653, Customs tariff No. (EU): 85389099, Gross weight: 135.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Tilslutningsplade NIRO
(firdobbelt) til montering af HVI light plus-lederen
på støtterøret Ø40 mm
Materiale: NIRO
Fastgøring tilslutningsplade: Firkanthul 13 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: AP SR D40 4AE HVI LI PL V2A
artikelnr.: 819298
eller tilsvarende

Certificates



Technical data

Materiale NIRO
Fastgøring tilslutningsplade Firkanthul 13 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819298 was added to Notepad.

Go to Notepad

Product 819298 was added to the cart.

Go to Web-Shop
