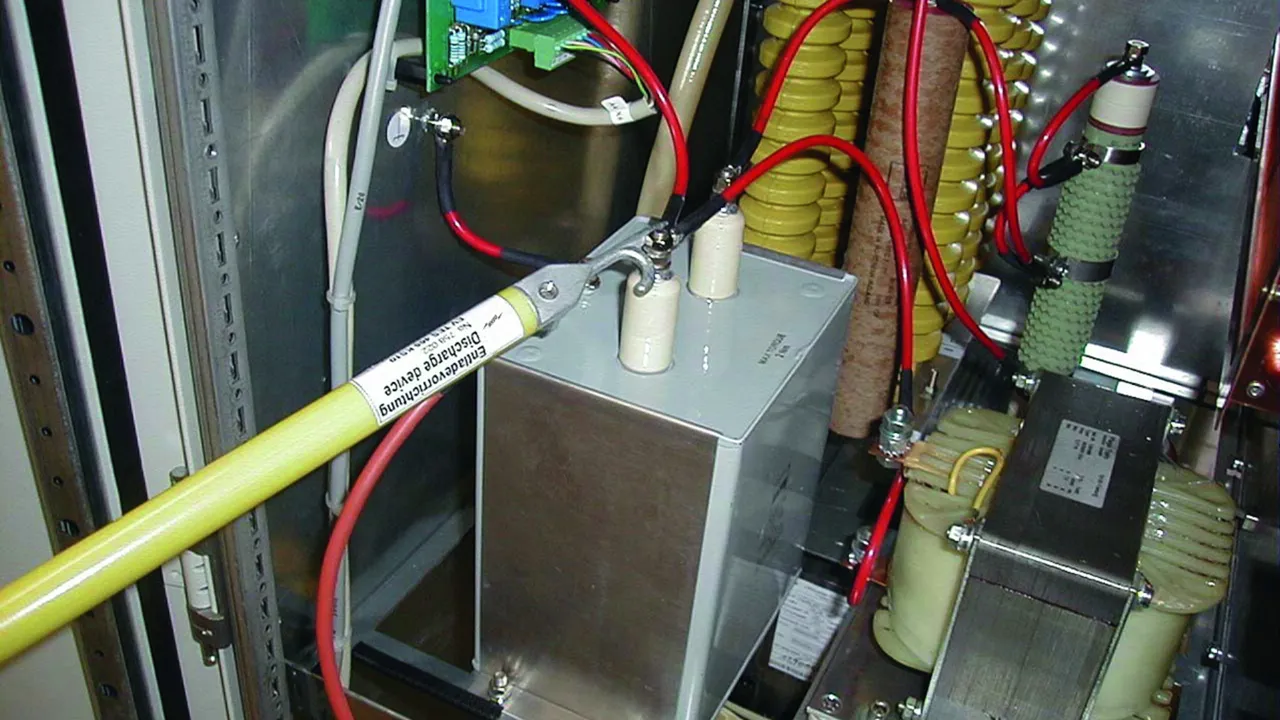

Dispositivi di scarica e compensazione del potenziale

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 Product

Part No. 758020 EV TES 465 EK

GTIN 4013364098992, Customs tariff No. (EU): 85369095, Gross weight: 1.44 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758020 was added to Notepad.

Go to Notepad

Product 758020 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 Product

Part No. 758021 EV TES 465 EZ

GTIN 4013364099005, Customs tariff No. (EU): 85369095, Gross weight: 1.20 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758021 was added to Notepad.

Go to Notepad

Product 758021 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 Product

Part No. 758022 EV TES 465 KS10

GTIN 4013364099012, Customs tariff No. (EU): 85369095, Gross weight: 750.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758022 was added to Notepad.

Go to Notepad

Product 758022 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con morsetto di terra con vite ad alette

1 Product

Part No. 758001 EV TS 2000 EK

GTIN 4013364004030, Customs tariff No. (EU): 85369095, Gross weight: 3.22 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758001 was added to Notepad.

Go to Notepad

Product 758001 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con pinza di terra con molla di serraggio

1 Product

Part No. 758003 EV TS 2000 EZ

GTIN 4013364004047, Customs tariff No. (EU): 85369095, Gross weight: 2.95 kg, PU: 1.00 pz.

Images

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

Product 758003 was added to Notepad.

Go to Notepad

Product 758003 was added to the cart.

Go to Web-Shop

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 Product

Part No. 758015 EV EH 1725 EK

GTIN 4013364041608, Customs tariff No. (EU): 85369095, Gross weight: 3.62 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758015 was added to Notepad.

Go to Notepad

Product 758015 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Product

Part No. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Customs tariff No. (EU): 85369095, Gross weight: 2.29 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758025 was added to Notepad.

Go to Notepad

Product 758025 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Product

Part No. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Customs tariff No. (EU): 85369095, Gross weight: 5.16 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Product 758028 was added to Notepad.

Go to Notepad

Product 758028 was added to the cart.

Go to Web-Shop

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 Product

Part No. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Customs tariff No. (EU): 85369095, Gross weight: 3.21 kg, PU: 1.00 pz.

Images

Additional information

Technical data

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

Product 758099 was added to Notepad.

Go to Notepad

Product 758099 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 Product

Part No. 758036 EV TES 465 SN7215

GTIN 4013364133884, Customs tariff No. (EU): 85369095, Gross weight: 1.35 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Product 758036 was added to Notepad.

Go to Notepad

Product 758036 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 Product

Part No. 758075 EV TS STK 1470

GTIN 4013364247789, Customs tariff No. (EU): 85369095, Gross weight: 1.75 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

Product 758075 was added to Notepad.

Go to Notepad

Product 758075 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 Product

Part No. 758085 EV TES STK 1500

GTIN 4013364247819, Customs tariff No. (EU): 85369095, Gross weight: 1.42 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Product 758085 was added to Notepad.

Go to Notepad

Product 758085 was added to the cart.

Go to Web-Shop

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 Product

Part No. 758095 EV EHB STK 1600

GTIN 4013364247826, Customs tariff No. (EU): 85369095, Gross weight: 2.32 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Technical data

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

Product 758095 was added to Notepad.

Go to Notepad

Product 758095 was added to the cart.

Go to Web-Shop

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

Part No. 758020 EV TES 465 EK

Product 758020 was added to Notepad.

Product 758020 was added to the cart.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

Part No. 758021 EV TES 465 EZ

Product 758021 was added to Notepad.

Product 758021 was added to the cart.

Dispositivo di scarica con impugnatura e capocorda lato terra

Part No. 758022 EV TES 465 KS10

Product 758022 was added to Notepad.

Product 758022 was added to the cart.

Dispositivo di scarica con morsetto di terra con vite ad alette

Part No. 758001 EV TS 2000 EK

Product 758001 was added to Notepad.

Product 758001 was added to the cart.

Dispositivo di scarica con pinza di terra con molla di serraggio

Part No. 758003 EV TS 2000 EZ

Product 758003 was added to Notepad.

Product 758003 was added to the cart.

Dispositivo di messa a terra con morsetto dotato di volantino

Part No. 758015 EV EH 1725 EK

Product 758015 was added to Notepad.

Product 758015 was added to the cart.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Part No. 758025 EV TES STK 1500 KS

Product 758025 was added to Notepad.

Product 758025 was added to the cart.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Part No. 758028 EV EHB 1600 SN7114

Product 758028 was added to Notepad.

Product 758028 was added to the cart.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

Part No. 758099 PAV 3+1 16 ZAK

Product 758099 was added to Notepad.

Product 758099 was added to the cart.

Dispositivo di scarica con impugnatura, senza conduttore di terra

Part No. 758036 EV TES 465 SN7215

You are not authorized to download 758036.stp

You are not authorized to download 758036.igs

You are not authorized to download 758036.jt

You are not authorized to download 758036.dwg

Product 758036 was added to Notepad.

Product 758036 was added to the cart.

Dispositivo di scarica con punta di prova, senza conduttore di terra

Part No. 758075 EV TS STK 1470

Product 758075 was added to Notepad.

Product 758075 was added to the cart.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

Part No. 758085 EV TES STK 1500

Product 758085 was added to Notepad.

Product 758085 was added to the cart.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

Part No. 758095 EV EHB STK 1600

You are not authorized to download 758095.stp

You are not authorized to download 758095.igs

You are not authorized to download 758095.jt

You are not authorized to download 758095.dwg

You are not authorized to download 758095m_D.dxf

Product 758095 was added to Notepad.

Product 758095 was added to the cart.
