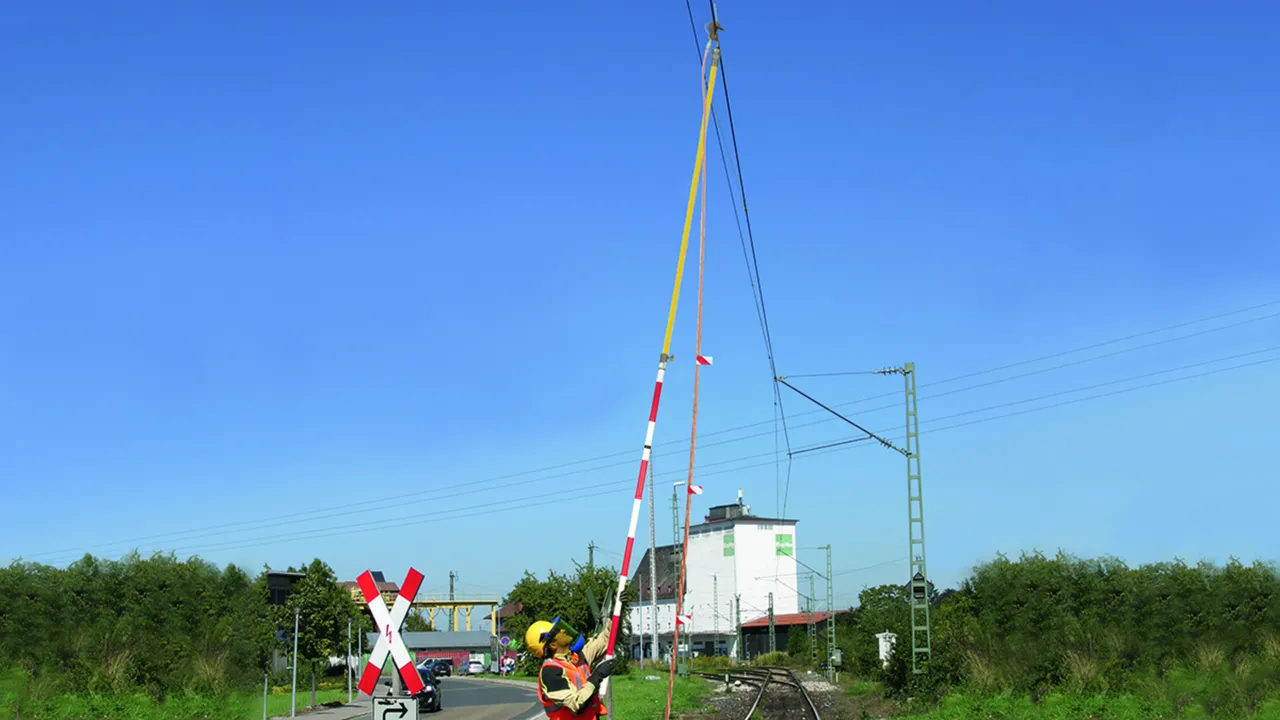

Fioretto di messa a terra per applicazioni ferroviarie

Per applicazioni all'aperto
Giunto robusto a imbuto in alluminio
Asta telescopica regolabile in continuo con il manico a croce
Adatto solo per pinze di fase e morsetti con codolo a baionetta lungo

Details

Telescopico con sede per codolo a baionetta

Per mandrino filettato con codolo a baionetta (serraggio a baionetta).

2 Products

Part No. 769352 ESTC SQL RW 3500

GTIN 4013364007345, Customs tariff No. (EU): 82055980, Gross weight: 4.60 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_{G max} / I_{G min} )	3.515 / 1.935 mm
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.58
Materiale DB (Ferrovie Tedesche) n.	157 534

Lunghezza totale (l_{G max} / I_{G min} )	3.515 / 1.935 mm
Lunghezza impugnatura (I_H )	1150 mm
Peso di testa max. ammissibile (l_{G max} / I_{G min} )	10 / 20 kg
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.58
Materiale DB (Ferrovie Tedesche) n.	157 534
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale impugnatura a croce	Lega Al
Versione terminale	Occhiello ad anello, Al/Gomma
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Gamma di temperatura	–25 °C ... +55 °C

Product 769352 was added to Notepad.

Go to Notepad

Product 769352 was added to the cart.

Go to Web-Shop

Part No. 769502 ESTC SQL RW 5000

GTIN 4013364004542, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_{G max} / I_{G min} )	5.015 / 2.685 mm
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.52
Materiale DB (Ferrovie Tedesche) n.	157 533

Lunghezza totale (l_{G max} / I_{G min} )	5.015 / 2.685 mm
Lunghezza impugnatura (I_H )	1.900 mm
Peso di testa max. ammissibile (l_{G max} / I_{G min} )	10 / 20 kg
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.52
Materiale DB (Ferrovie Tedesche) n.	157 533
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale impugnatura a croce	Lega Al
Versione terminale	Occhiello ad anello, Al/Gomma
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Gamma di temperatura	–25 °C ... +55 °C

Product 769502 was added to Notepad.

Go to Notepad

Product 769502 was added to the cart.

Go to Web-Shop

Telescopico con sede per codolo a baionetta e guida per cavo

Per mandrino filettato con codolo a baionetta (serraggio a baionetta).
La giunzione di serraggio è inoltre dotata di una guida per il cavo e di un gancio per l’aggancio laterale della fune e del fioretto di messa a terra al palo (senza funzione ghiera di regolazione).

1 Product

Part No. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Lunghezza totale (l_{G max} / I_{G min} )	5.015 / 2.685 mm
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.55
Materiale DB (Ferrovie Tedesche) n.	612 142

Lunghezza totale (l_{G max} / I_{G min} )	5.015 / 2.685 mm
Lunghezza impugnatura (I_H )	1.900 mm
Peso di testa max. ammissibile (l_{G max} / I_{G min} )	10 / 20 kg
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.55
Materiale DB (Ferrovie Tedesche) n.	612 142
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale impugnatura a croce	Lega Al
Versione terminale	Occhiello ad anello, Al/Gomma
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Gamma di temperatura	–25 °C ... +55 °C

Product 769508 was added to Notepad.

Go to Notepad

Product 769508 was added to the cart.

Go to Web-Shop

Sei elementi con sede per codolo a baionetta e giunto in alluminio

Per mandrino filettato con codolo a baionetta (serraggio a baionetta).

1 Product

Part No. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, Customs tariff No. (EU): 82055980, Gross weight: 6.69 kg, PU: 1.00 pz.

Images

Additional information

Technical data

Lunghezza totale (l_{G max} / I_{G min} )	4.855 / 1.035 mm
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.68-1

Product 769515 was added to Notepad.

Go to Notepad

Product 769515 was added to the cart.

Go to Web-Shop
