EXFS L / EXFS KU

Pour le raccordement/la mise à la terre indirecte d’éléments d’installation isolés en exploitation normale lors d’un impact de foudre
Version conforme à l'équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305 pour les zones à risque d'explosion (zone 2)
Enveloppe en zinc moulé sous pression avec calotte en matière plastique et un raccordement conducteur flexible
Pour le pontage de pièces d'isolement, de flasques d'isolement etc. sur des segments de tuyaux protégés cathodiquement contre la corrosion
Résistant à de fortes décharges
Certification selon spécification ATEX 2014/34/EU et CEIEx

Details

EXFS L

Éclateur de ligne Ex pour le montage en surface.

3 Products

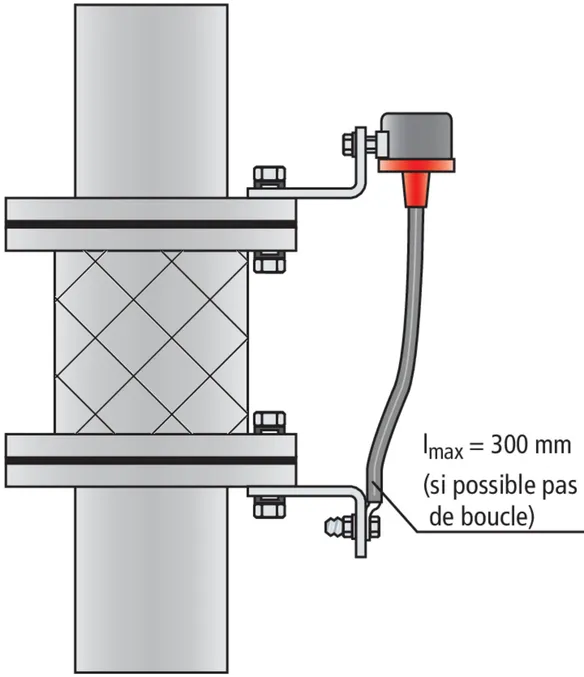

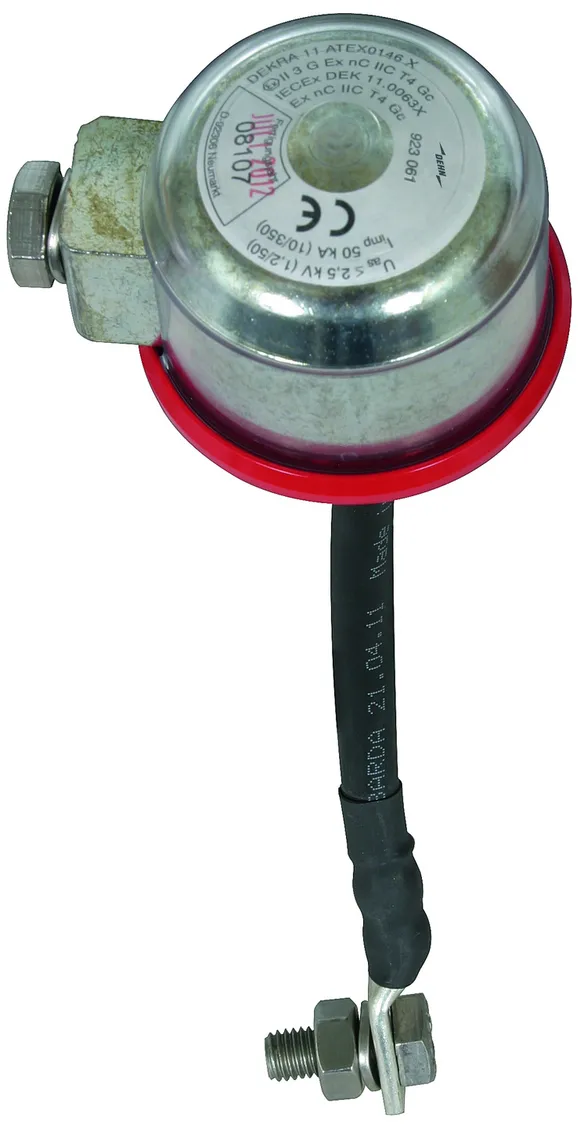

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 100 mm
Bride : 20-130 mm

produit : DEHN
Type: EXFS L100
Référence: 923060
ou équivalent

Certificates

Technical data

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54

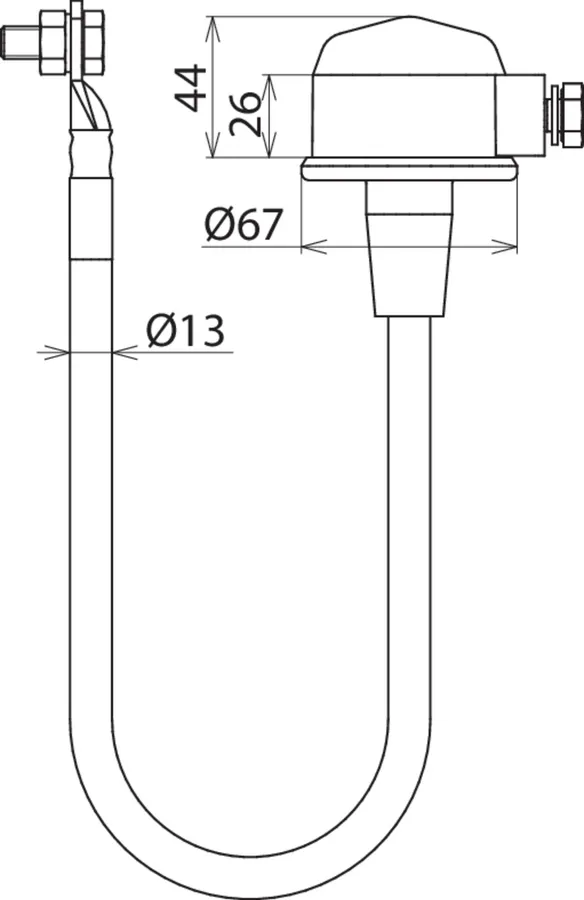

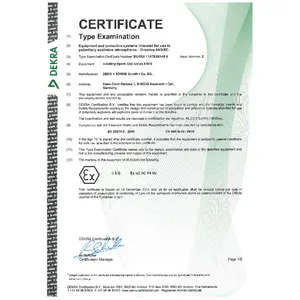

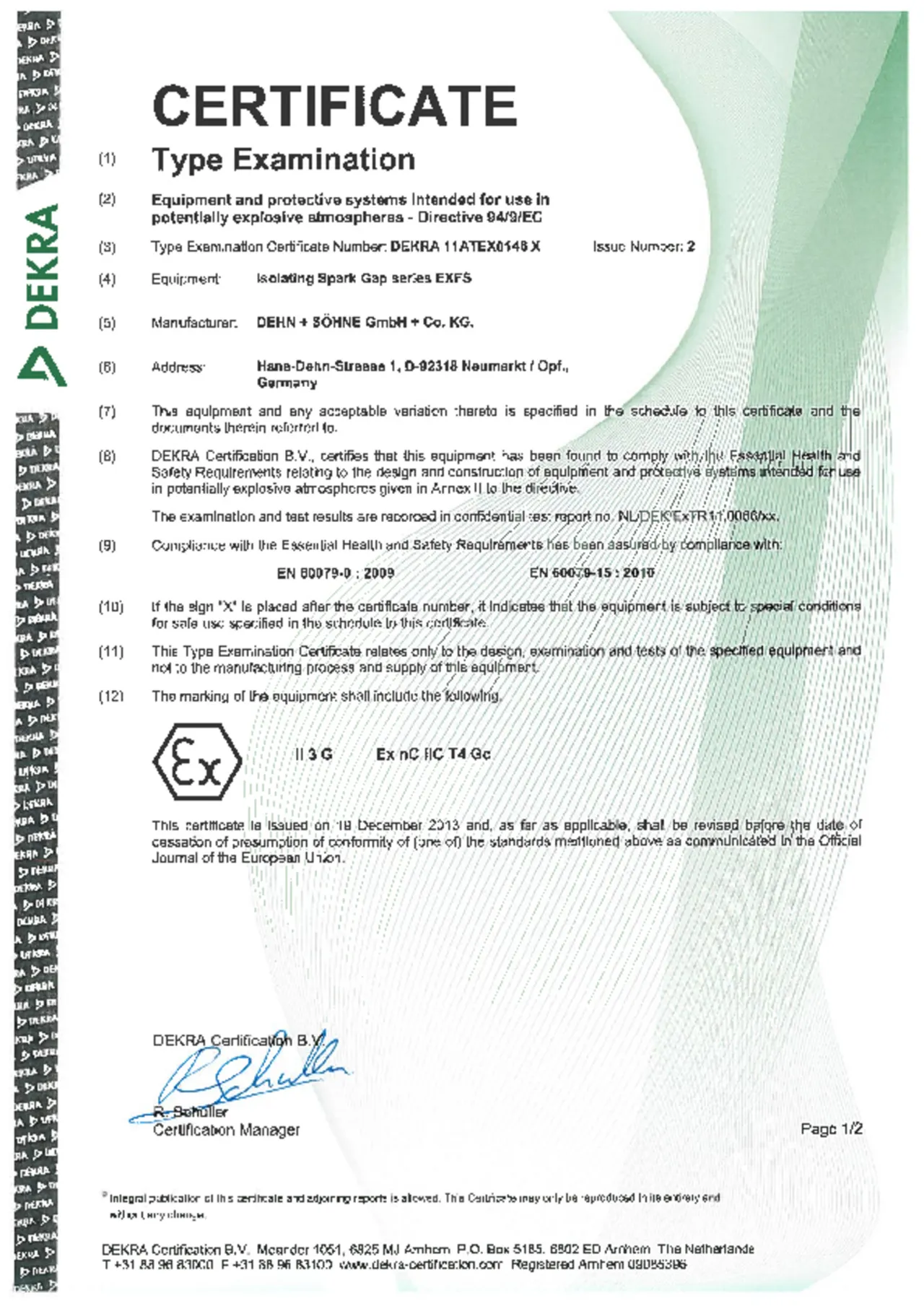

Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	100 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	100 mm
Approprié pour taille de flasques	20-130 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

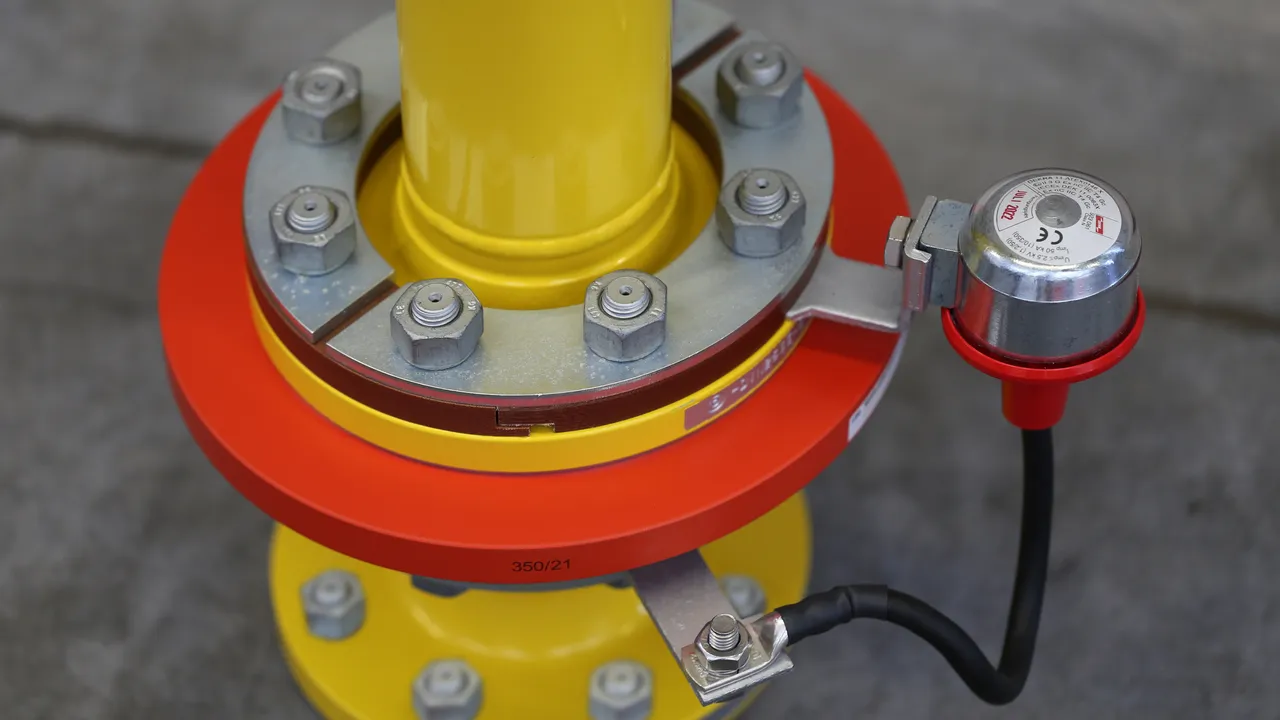

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 200 mm
Bride : 120-130 mm

produit : DEHN
Type: EXFS L200
Référence: 923061
ou équivalent

Certificates

Technical data

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	200 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	200 mm
Approprié pour taille de flasques	120-230 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 300 mm
Bride : 220-320 mm

produit : DEHN
Type: EXFS L300
Référence: 923062
ou équivalent

Certificates

Technical data

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	300 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	300 mm
Approprié pour taille de flasques	220-320 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

EXFS KU

Éclateur de ligne Ex avec câbles de raccordement pour le montage en aérien ou en souterrain ; entouré d'une couche étanche ; peut être raccourci pour réaliser de longueurs des câbles courtes.

1 Product

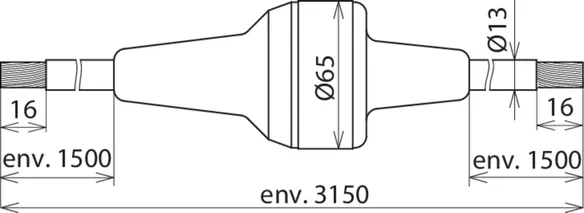

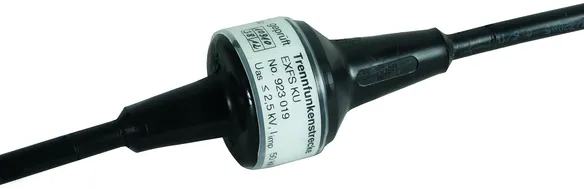

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

CAD files

produit : DEHN
Type: EXFS KU
Référence: 923019
ou équivalent

Certificates

Technical data

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 67
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	2x env. 1500 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 67
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	NYY-J-1x25 mm²
Longueur de câble	2x env. 1500 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Product 923019 was added to Notepad.

Go to Notepad

Product 923019 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

Product 923019 was added to Notepad.

Product 923019 was added to the cart.

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

You are not authorized to download 923060.stp

You are not authorized to download 923060.igs

You are not authorized to download 923060.jt

You are not authorized to download 923060.dwg

You are not authorized to download 923060m_D.dxf

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

You are not authorized to download 923061.stp

You are not authorized to download 923061.igs

You are not authorized to download 923061.jt

You are not authorized to download 923061.dwg

You are not authorized to download 923060m_D.dxf

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

You are not authorized to download 923062.stp

You are not authorized to download 923062.igs

You are not authorized to download 923062.jt

You are not authorized to download 923062.dwg

You are not authorized to download 923060m_D.dxf

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

You are not authorized to download 923019.stp

You are not authorized to download 923019.igs

You are not authorized to download 923019.jt

You are not authorized to download 923019.dwg

You are not authorized to download 923019m_E.dxf

Product 923019 was added to Notepad.

Product 923019 was added to the cart.
