Entlade- und Potentialausgleichsvorrichtungen

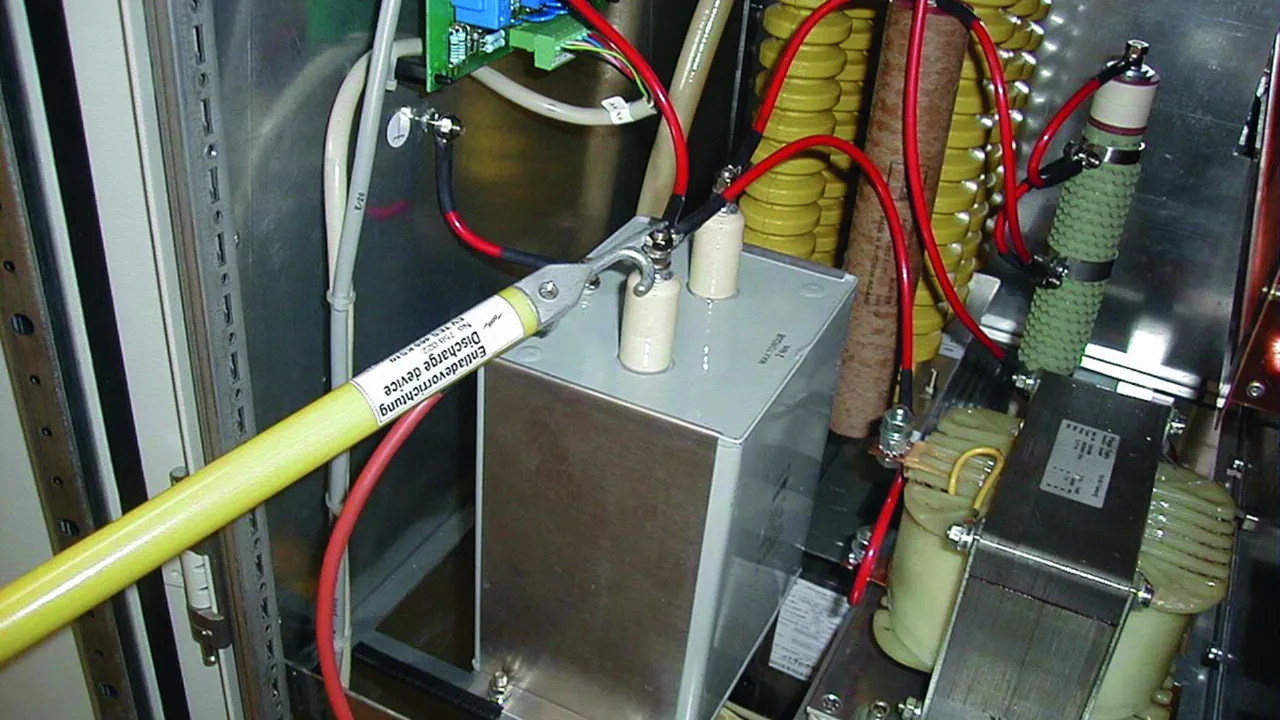

Pour dissiper les charges statiques
Différents embouts de stylet
Loquet d'accrochage spécialement conçu pour les filtres électrostatiques, pour accrocher à une échelle ronde de Ø12 à 26,5 mm
Entrées de câbles sous gaine en plastique étanche, avec protection anti-plis supplémentaire

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Product

Part No. 758020 EV TES 465 EK

GTIN 4013364098992, Customs tariff No. (EU): 85369095, Gross weight: 1.44 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Plage de serrage	Jusqu'à 20 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Plage de serrage	Jusqu'à 20 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758020 was added to Notepad.

Go to Notepad

Product 758020 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Product

Part No. 758021 EV TES 465 EZ

GTIN 4013364099005, Customs tariff No. (EU): 85369095, Gross weight: 1.20 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758021 was added to Notepad.

Go to Notepad

Product 758021 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Alésage Ø8,4 mm et tuyau en silicone.

1 Product

Part No. 758022 EV TES 465 KS10

GTIN 4013364099012, Customs tariff No. (EU): 85369095, Gross weight: 750.00 g, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	10 mm²
logement de câble	ligne de silicone rouge
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	10 mm²
logement de câble	ligne de silicone rouge
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758022 was added to Notepad.

Go to Notepad

Product 758022 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Product

Part No. 758001 EV TS 2000 EK

GTIN 4013364004030, Customs tariff No. (EU): 85369095, Gross weight: 3.22 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Plage de serrage	Jusqu'à 20 mm
Matière pointe	alliage de Cu / gal Sn

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Plage de serrage	Jusqu'à 20 mm
Utilisation	Utilisation seulement hors pluie
Matière pointe	alliage de Cu / gal Sn
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758001 was added to Notepad.

Go to Notepad

Product 758001 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Product

Part No. 758003 EV TS 2000 EZ

GTIN 4013364004047, Customs tariff No. (EU): 85369095, Gross weight: 2.95 kg, PU: 1.00 pièce(s)

Images

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Matière pointe	alliage de Cu / gal Sn

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	2000 mm
Longueur totale (l_G )	2050 mm
Zone de serrage Rd / Pl	jusqu’à Ø16 mm / jusqu’à 13 mm
Tube isolant à capacité isolante (basé sur DIN VDE 0681-1)	75 kV
Courant de décharge maximal (8/20 μs) *	50 kA
Utilisation	Utilisation seulement hors pluie
Matière pointe	alliage de Cu / gal Sn
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758003 was added to Notepad.

Go to Notepad

Product 758003 was added to the cart.

Go to Web-Shop

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Pour accrocher sur des échelles rondes Ø12 ... 26.5 mm de précipitateurs électrostatiques.

1 Product

Part No. 758015 EV EH 1725 EK

GTIN 4013364041608, Customs tariff No. (EU): 85369095, Gross weight: 3.62 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	25 mm²
logement de câble	transparent
longueur du tube	1500 mm
Longueur totale (l_G )	1725 mm
Plage de serrage	jusqu'à 30 mm
Matériel crochet	Bronze/gal Sn

Longueur - câble	3500 mm
Section du câble	25 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
Pièce de raccordement au système de mise à la terre	Borne de terre de type F 2, plage de serrage jusqu'à 30 mm
longueur du tube	1500 mm
Longueur totale (l_G )	1725 mm
Plage de serrage	jusqu'à 30 mm
Utilisation	Utilisation seulement hors pluie
Matériel crochet	Bronze/gal Sn
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758015 was added to Notepad.

Go to Notepad

Product 758015 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Cosses à sertir PK1 (alésage Ø12.5 mm avec protection anti-rotation)

1 Product

Part No. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Customs tariff No. (EU): 85369095, Gross weight: 2.29 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	1310 mm
Longueur totale (l_G )	1500 mm
Matière tactile et dentelle suspendue	Zamak

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	1310 mm
Longueur totale (l_G )	1500 mm
Utilisation	Utilisation seulement hors pluie
Matière tactile et dentelle suspendue	Zamak
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758025 was added to Notepad.

Go to Notepad

Product 758025 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Cosses à sertir PK1 (alésage Ø12.5 mm avec protection anti-rotation)

1 Product

Part No. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Customs tariff No. (EU): 85369095, Gross weight: 5.16 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
longueur du tube	1310 mm
Longueur totale (l_G )	1600 mm
Matériau - étrier	INOX

Longueur - câble	3500 mm
Section du câble	16 mm²
logement de câble	transparent
Matériau - câble de mise à la terre	Cu très flexible
longueur du tube	1310 mm
Longueur totale (l_G )	1600 mm
Utilisation	Utilisation seulement hors pluie
Matériau - étrier	INOX
Matériau - tube isolant	polyester renforcé de fibres de verre

Product 758028 was added to Notepad.

Go to Notepad

Product 758028 was added to the cart.

Go to Web-Shop

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Product

Part No. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Customs tariff No. (EU): 85369095, Gross weight: 3.21 kg, PU: 1.00 pièce(s)

Images

Additional information

Technical data

Longueur - A/B/C	1750 mm
Longueur - D	3200 mm
Section du câble	16 mm²
logement de câble	transparent
Plage de serrage	5-25 mm

Longueur - A/B/C	1750 mm
Longueur - D	3200 mm
Section du câble	16 mm²
logement de câble	transparent
Plage de serrage	5-25 mm
Pince de couleur A / B / C	noir
Couleur terminal D	rouge
Opérations de terminal possibles	> 500
Courant continu maximal admissible	10 A
Plage de température de fonctionnement	-30 °C ... +50 °C
Plage de température de stockage	-40 °C ... +70 °C
conducteur	fil de cuivre nu selon VDE 0295-6
Rigidité diélectrique de la gaine du câble	min. 10 kV/mm
Isolation d'épaisseur de paroi	1,20 mm (typique)
Matériau - isolant	Mélange de PVC TM2 selon HD21.1

Product 758099 was added to Notepad.

Go to Notepad

Product 758099 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Product

Part No. 758036 EV TES 465 SN7215

GTIN 4013364133884, Customs tariff No. (EU): 85369095, Gross weight: 1.35 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

longueur du tube	465 mm
Longueur totale (l_G )	550 mm
Vis	M8 x 20 mm
Matière tactile et dentelle suspendue	Zamak

Product 758036 was added to Notepad.

Go to Notepad

Product 758036 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Product

Part No. 758075 EV TS STK 1470

GTIN 4013364247789, Customs tariff No. (EU): 85369095, Gross weight: 1.75 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

longueur du tube	1310 mm
Longueur totale (l_G )	1470 mm
Vis	M8 x 20 mm
Matière pointe	alliage de Cu / gal Sn

Product 758075 was added to Notepad.

Go to Notepad

Product 758075 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Product

Part No. 758085 EV TES STK 1500

GTIN 4013364247819, Customs tariff No. (EU): 85369095, Gross weight: 1.42 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

Technical data

longueur du tube	1310 mm
Longueur totale (l_G )	1500 mm
Vis	M8 x 20 mm
Matière tactile et dentelle suspendue	Zamak

Product 758085 was added to Notepad.

Go to Notepad

Product 758085 was added to the cart.

Go to Web-Shop

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Product

Part No. 758095 EV EHB STK 1600

GTIN 4013364247826, Customs tariff No. (EU): 85369095, Gross weight: 2.32 kg, PU: 1.00 pièce(s)

Images

Open PDF

Additional information

CAD files

Technical data

longueur du tube	1310 mm
Longueur totale (l_G )	1600 mm
Vis	M8 x 20 mm
Matériau - étrier	INOX

Product 758095 was added to Notepad.

Go to Notepad

Product 758095 was added to the cart.

Go to Web-Shop

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Part No. 758020 EV TES 465 EK

Product 758020 was added to Notepad.

Product 758020 was added to the cart.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Part No. 758021 EV TES 465 EZ

Product 758021 was added to Notepad.

Product 758021 was added to the cart.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Part No. 758022 EV TES 465 KS10

Product 758022 was added to Notepad.

Product 758022 was added to the cart.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Part No. 758001 EV TS 2000 EK

Product 758001 was added to Notepad.

Product 758001 was added to the cart.

Entladevorrichtung mit Erdungszange mit Spannfeder

Part No. 758003 EV TS 2000 EZ

Product 758003 was added to Notepad.

Product 758003 was added to the cart.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Part No. 758015 EV EH 1725 EK

Product 758015 was added to Notepad.

Product 758015 was added to the cart.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Part No. 758025 EV TES STK 1500 KS

Product 758025 was added to Notepad.

Product 758025 was added to the cart.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Part No. 758028 EV EHB 1600 SN7114

Product 758028 was added to Notepad.

Product 758028 was added to the cart.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Part No. 758099 PAV 3+1 16 ZAK

Product 758099 was added to Notepad.

Product 758099 was added to the cart.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Part No. 758036 EV TES 465 SN7215

You are not authorized to download 758036.stp

You are not authorized to download 758036.igs

You are not authorized to download 758036.jt

You are not authorized to download 758036.dwg

Product 758036 was added to Notepad.

Product 758036 was added to the cart.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Part No. 758075 EV TS STK 1470

Product 758075 was added to Notepad.

Product 758075 was added to the cart.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Part No. 758085 EV TES STK 1500

Product 758085 was added to Notepad.

Product 758085 was added to the cart.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Part No. 758095 EV EHB STK 1600

You are not authorized to download 758095.stp

You are not authorized to download 758095.igs

You are not authorized to download 758095.jt

You are not authorized to download 758095.dwg

You are not authorized to download 758095m_D.dxf

Product 758095 was added to Notepad.

Product 758095 was added to the cart.
